藏在AI晶片旁的矽電容暴紅 它們能實現「力積電們」轉型夢?

科技風雲|文●林怡|商業周刊2026期

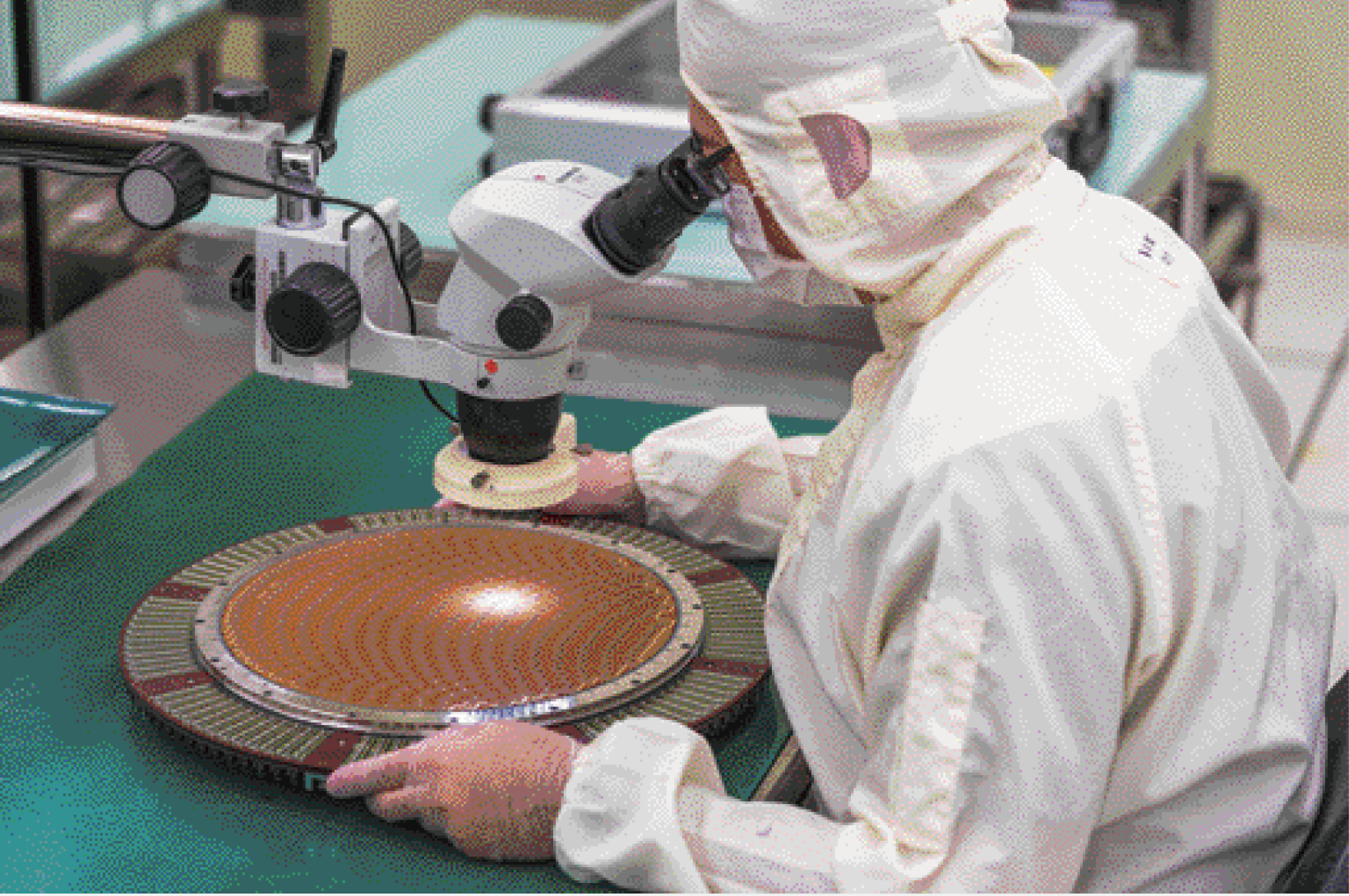

矽電容三個字對大眾看來陌生,但其實在晶圓裡造電容,就是記憶體業者長年以來的必備技術。(來源●華邦電提供)

日前,韓廠三星電機拿下十億美元的矽電容大單,讓以往鮮少被注意的矽電容,突然躍升市場焦點,不僅華邦電、力積電、愛普、聯電陸續被點名,八月更傳出,力積電搶下英特爾(Intel)的矽電容訂單,帶動外資將目標價喊至一百一十一元。

防AI晶片當機爆單
記憶體、成熟製程廠受惠


這究竟只是AI熱潮下的一時話題,還是記憶體廠、成熟製程廠的新藍海?

當一顆用電量動輒超過千瓦的AI晶片,電流瞬間波動時,容易造成「電流塌陷」、影響運算穩定性,偏偏,傳統的電容是焊在主機板上,距離晶片太遠,遠水救不了近火。此時,在晶圓上打造、能與AI晶片一起封裝的矽電容,就派上用場。

也因此,矽電容、傳統電容,並非彼此分食市場;矽電容搶攻的是傳統電容難以觸及、位於晶片封裝內部的領域,那是一個不屬於傳統被動元件的新市場。

有意思的是,這個變化,剛好觸及記憶體業者過去累積的技術老本。

因為,記憶體的基本結構就是由一個電晶體、一個電容組成,長年來,在有限空間裡,做出高密度、夠穩定的電容結構,就是記憶體業者長期的技術課題之一。

雖然技術是記憶體的延伸,但矽電容的商業模式卻不似記憶體般標準化。

一名資深分析師表示,矽電容並非像記憶體或傳統電容,客戶跟一家業者買、明天就可以「變心」改買另一家業者。由於這種元件,必須在晶片封裝設計階段就導入,過程中,還要經過長時間的可靠度驗證,因此,一旦通過認證,客戶更換供應商不易,因為成本、風險都極高。

「通常給這些大廠驗證,都要至少兩年,」力積電總經理朱憲國告訴我們,「(通過認證後)客戶大概也不太會換。」

在他的眼中,矽電容市場正在蓬勃發展,「現在應該不怕沒有客戶,就怕我們產能擴得不夠快。」也因此,力積電已規畫在明年下半年,將十二吋廠的矽電容月產能,較目前放大三倍至四倍。

曾做過記憶體代工的聯電,目前也對矽電容商機躍躍欲試。該公司日前透露,其先進封裝事業已有逾十家客戶,明年更會擴至逾三十五個新設計案,「矽電容,會是我們跟客戶推廣先進封裝,能提供的眾多服務之一。」一名聯電內部人士說。

全球短缺率達57%
產值小,難成轉型動力


華邦電、愛普也透過過去累積的製程能力,切入這條新賽道,像近期目標價被喊到一千六百六十六元的愛普,就利用記憶體3D堆疊的矽智財,推出堆疊式矽電容(S-SiCap)方案。

只是,矽電容的商機,足以大到讓台灣的「力積電們」轉型成功、遠離中國競爭隱憂嗎?

儘管,外資摩根士丹利(Morgan Stanley)日前發布報告,預估截至今年六月,矽電容全球短缺率高達五七%,且未來三年都可能陷入結構性缺料。

但前述資深分析師指出,與二十八奈米以上、年產值七百多億美元的成熟製程代工產業相比,今年全球矽電容的產值僅二十三億美元,規模遠不足以改變產能配置,以及業者的獲利結構。

換句話說,矽電容的需求是真的,但仍難變成記憶體廠、成熟製程廠的轉型主力,而且,目前矽電容是因應AI晶片而生的產物,「未來,如果(矽電容)永遠只能放在AI晶片旁邊,它的天花板,就會被先進封裝的產能限制。」他指出。

也因此,未來值得觀察的是,矽電容能不能「走出」AI晶片?假設未來,包括電源晶片、通訊晶片也都「必載」矽電容,那麼屆時這項元件,就真的具備讓業者轉骨、華麗轉身的商業潛力。
